Una cámara para sondeos de agua es un sistema de inspección vertical que se introduce en la perforación para ver el estado interior del pozo: entubado, rejillas, filtraciones, incrustaciones y obstrucciones. La cámara no sustituye al aforo ni al ensayo de bombeo, pero aporta la imagen que esos ensayos no dan, sin necesidad de excavar.
¿Qué es una cámara para sondeos de agua y qué se ve en el interior?
El equipo consta de un cabezal de cámara estanco, un tambor con cable lastrado y una unidad de control con pantalla. El cabezal desciende por el eje de la perforación y devuelve imagen en tiempo real. El operador controla el descenso y detiene la bajada donde algo llama la atención.
Lo que se observa es el interior de la tubería de revestimiento, las juntas, los tramos de rejilla o filtro, la zona de entrada de agua y el fondo. Es habitual encontrar incrustaciones calcáreas, arena acumulada, corrosión, fisuras, aplastamientos del entubado, raíces o pequeñas piezas caídas.
La diferencia con una simple sonda de final de cable está en el recorrido: no se mira solo el fondo, se revisa toda la columna. Por eso la inspección vertical se documenta tramo a tramo, con referencia de profundidad y, si el equipo lo permite, orientación.

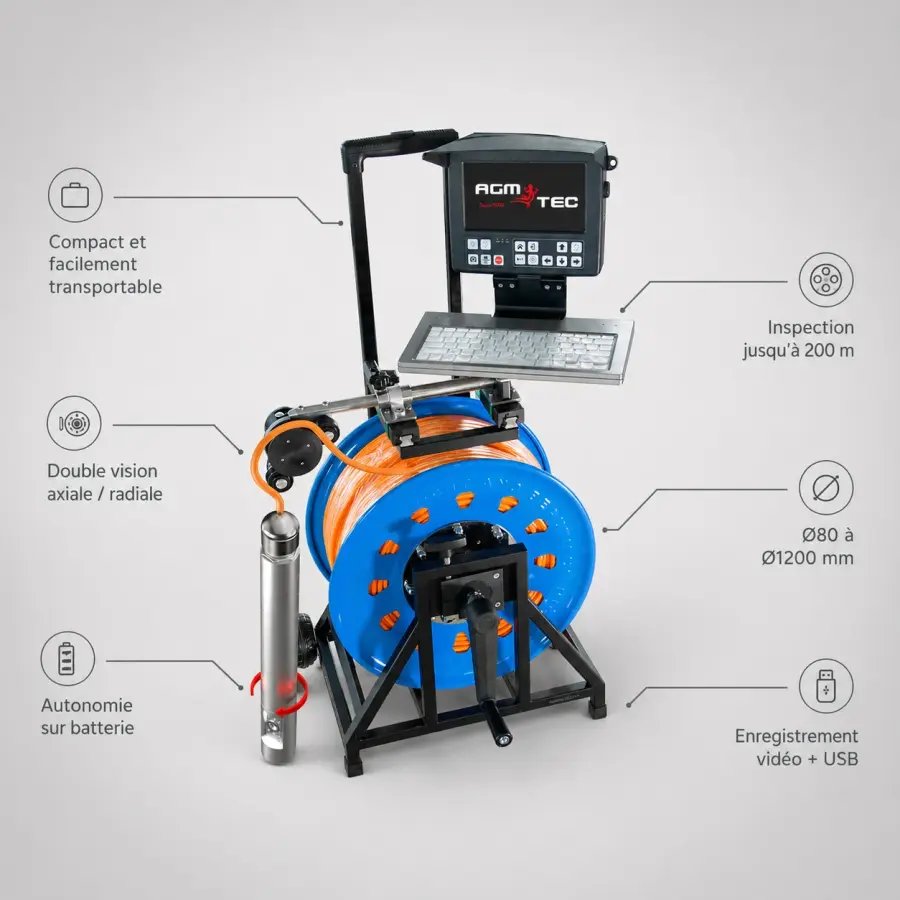

El equipo que aparece en la fotografía es un ejemplo de esta configuración: cabezal cilíndrico, doble visión axial y radial, monitor con grabación y tambor de cable sobre bastidor.
Por qué el diagnóstico visual evita excavar y parar la captación
Los síntomas de un sondeo con problemas se parecen mucho entre sí: pérdida de caudal, agua turbia, arrastre de arenas, ruidos en la bomba o paradas por protección del motor. Cada causa exige una solución distinta y algunas son incompatibles entre sí.
La imagen interior permite separar causas. Un entubado fisurado no se resuelve igual que una rejilla ciega por incrustación, y una acumulación de finos en el fondo puede tener un tratamiento mucho más sencillo que un desplome del sondeo. Ver antes de decidir evita intervenciones a ciegas.
El límite hay que decirlo claro: la cámara informa del estado visual, no de la hidráulica del acuífero ni del rendimiento de la bomba. Un informe completo combina inspección, aforo y, cuando procede, ensayo de bombeo.
En explotaciones agrícolas y en abastecimientos municipales, esa imagen tomada antes de la campaña o antes de la temporada de riego permite programar la limpieza en una ventana de parada corta y no en pleno pico de demanda.
¿Qué prestaciones debe reunir un equipo profesional?
El uso es exigente: agua, presión, cable largo y manipulación en campo. Los criterios que marcan la diferencia en obra se resumen en pocos puntos.
La óptica doble es el primero. La visión axial sirve para el fondo y para avanzar; la visión radial de 360° sirve para las paredes del entubado, que es donde aparecen la mayoría de los defectos. Cambiar de una a otra sin sacar el cabezal ahorra maniobras.
Después vienen la estanqueidad y el manejo del cable. Un cabezal estanco con protección frente a presión y un tambor que se enrolle de forma uniforme evitan atascos y pérdidas de tiempo. La lectura de profundidad debe ser fiable, porque un defecto sin cota no se puede reparar.
- Doble visión: axial para el fondo y radial 360° para el entubado.
- Cabezal estanco, con cristal resistente a rayaduras y protegido frente a la presión de la columna de agua.
- Tambor de cable con guiado y lectura de profundidad visible para el operador.
- Iluminación regulable, con intensidad suficiente para tramos turbios.
- Grabación de vídeo y captura de imágenes en soporte extraíble.
- Alimentación autónoma o con batería, para trabajar sin red en el punto de sondeo.
| Criterio | Para qué sirve en obra |
|---|---|
| Doble óptica axial / radial | Ver fondo y pared del entubado en una sola maniobra |
| Estanqueidad del cabezal | Trabajar bajo columna de agua sin riesgo para la óptica |
| Lectura de profundidad | Asignar una cota a cada defecto y poder repararlo |
| Grabación y captura | Documentar el diagnóstico y entregarlo al cliente |
¿Hasta dónde llega y para qué diámetros? Lo que debe confirmar el fabricante
Profundidad de inspección y diámetro de paso son los dos datos que condicionan la compra, y los dos que más se malinterpretan. El alcance depende del cable y del tambor; el diámetro útil depende del diámetro del cabezal y del tipo de centraje.
El equipo de la imagen se presenta con inspección hasta 200 m y cobertura de Ø80 a Ø1200 mm. Son los datos de esa configuración concreta, no un valor universal de la gama. Cada proyecto debe ajustarse a la profundidad real del sondeo y al diámetro interior del entubado.
Antes de decidir, conviene contrastar con el fabricante la longitud de cable necesaria, la presión de trabajo admisible, el diámetro mínimo de paso y la disponibilidad de centradores. Son cuestiones técnicas, no comerciales, y deben quedar por escrito.
Un sondeo de gran diámetro y uno entubado en pequeño diámetro no se inspeccionan con el mismo cabezal. Sobredimensionar el equipo encarece la inversión; quedarse corto obliga a subcontratar la inspección.
Cómo se organiza una inspección paso a paso
El orden de trabajo importa tanto como el equipo. Una inspección desordenada produce vídeos largos y poco útiles. Una secuencia repetible produce informes comparables entre campañas.
Primero se recogen los datos del sondeo: profundidad, diámetro, tipo de entubado, nivel estático y régimen de bombeo. Después se limpia la boca del pozo y se comprueba el paso del cabezal. Solo entonces empieza la bajada, con descenso lento y paradas en los tramos de rejilla.
Al terminar, se revisa el registro en pantalla, se marcan las cotas de interés y se extraen capturas. El vídeo completo y las imágenes referenciadas son la prueba del diagnóstico.
Esta forma de trabajar la aplican habitualmente empresas de perforación, instaladores de bombeo, oficinas técnicas y servicios municipales que necesitan justificar una intervención ante un cliente o una administración.
- Ficha previa del sondeo: profundidad, diámetro, entubado y nivel de agua.
- Limpieza y comprobación del acceso antes de introducir el cabezal.
- Descenso controlado, con paradas en rejillas, juntas y fondo.
- Revisión del registro, marcado de cotas y extracción de capturas.
- Entrega del informe con vídeo, imágenes y recomendación de intervención.
Qué valor aporta al profesional y al cliente final
Para la empresa que ejecuta la inspección, el valor está en justificar el presupuesto con imágenes propias del pozo y no con una descripción genérica. Para el cliente, en entender qué tiene y qué no tiene su captación.
Un informe con cotas y capturas permite comparar el estado del sondeo entre dos fechas. Esa comparación es la que sostiene un plan de mantenimiento y evita que la decisión se tome siempre en el peor momento, con el pozo ya parado.
AGM TEC fabrica en Francia, en Bessières (Alto Garona), equipos de inspección de conducciones y sondeos. Esa cercanía industrial permite plantear configuraciones a medida del tipo de perforación y del uso previsto.
Ningún equipo sustituye al criterio técnico. La cámara aporta la prueba visual; la interpretación y la propuesta de reparación siguen siendo responsabilidad de quien firma el informe.
