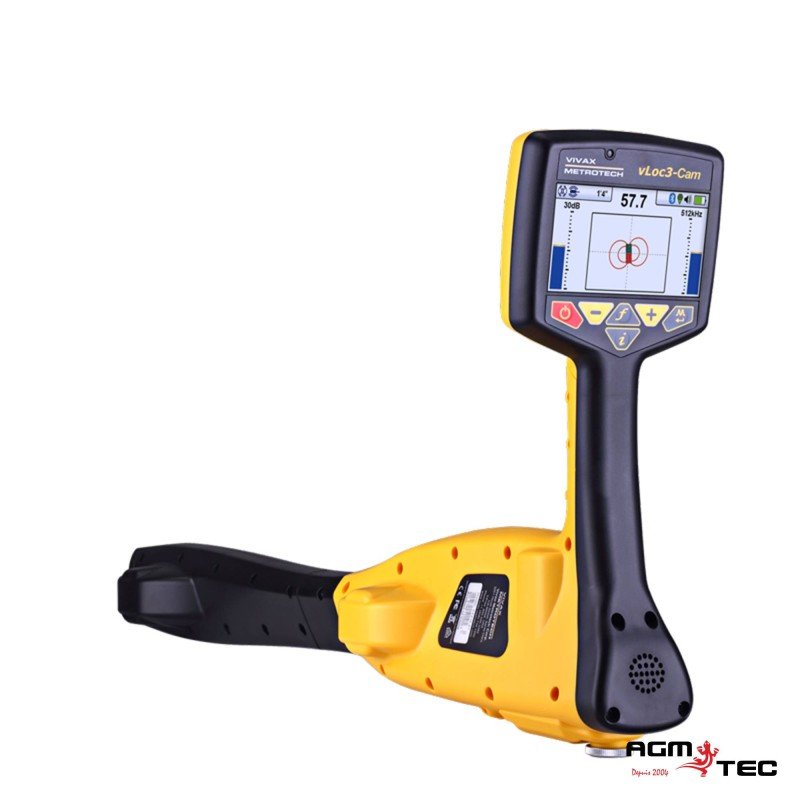

Un détecteur de sonde 512 Hz / 33 kHz est un récepteur qui capte le signal émis par une sonde ou un émetteur placé dans une canalisation, afin d’en repérer le tracé et la profondeur sans ouvrir la chaussée. Chez AGM TEC, fabricant français à Bessières (31), ce type d’appareil complète les caméras d’inspection Tubicam, Verticam et Scopicam pour les métiers du BTP, de la plomberie et de l’assainissement.
À quoi sert un détecteur de sonde 512 Hz / 33 kHz ?
Une caméra d’inspection voit l’intérieur du conduit, mais elle ne dit pas où passe exactement la canalisation sous le sol. Le détecteur de sonde comble ce manque : il capte le champ magnétique émis par une sonde introduite dans la conduite et affiche une position sur un écran.
Les fréquences 512 Hz et 33 kHz correspondent à deux usages complémentaires. Le 512 Hz est une fréquence basse, adaptée à la recherche de sonde et aux environnements peu perturbés. Le 33 kHz est plus élevé, souvent utilisé pour suivre un émetteur ou un câble métallique.
Le récepteur affiche généralement la direction, la profondeur estimée et l’intensité du signal. Ces informations guident le technicien jusqu’au point de passage, puis jusqu’à la verticale de la sonde.
Comment fonctionne la localisation d’une sonde dans une canalisation ?
On introduit d’abord une sonde dans le réseau, soit poussée depuis un regard, soit portée par un robot ou une caméra équipée. La sonde émet un signal à une fréquence choisie, par exemple 512 Hz.
L’opérateur balaie ensuite la zone avec le récepteur. En s’approchant, l’intensité augmente ; en s’éloignant, elle chute. Le point de signal maximal indique la verticale de la sonde, donc la position du conduit à cet endroit.
Le récepteur peut aussi afficher une profondeur estimée. Cette valeur reste indicative : elle dépend du réglage, du sol et de l’absence de perturbations métalliques proches (armatures, plaques, réseaux voisins).
Pour un tracé complet, on répète l’opération en déplaçant la sonde dans le conduit, point par point, et on reporte les positions sur un plan.
Quels critères regarder avant d’acheter un détecteur de sonde ?
Le choix dépend du type de réseaux, du diamètre des conduits et des conditions de chantier. Voici les points à vérifier avec un fournisseur avant commande.
- Fréquences disponibles : présence du 512 Hz et du 33 kHz, et possibilité d’autres fréquences selon les besoins.
- Compatibilité avec les sondes et émetteurs déjà utilisés par l’équipe.
- Lisibilité de l’écran en plein soleil et en sous-sol.
- Autonomie et type de batterie (pack rechargeable ou piles).
- Robustesse du boîtier et indice de protection pour un usage extérieur.
- Accessoires : sac de transport, chargeur, sondes complémentaires.
- Formation et accompagnement assurés par le distributeur.
Qui utilise ce matériel sur le terrain ?
Les plombiers s’en servent pour retrouver un branchement avant terrassement. Les entreprises de TP et de VRD l’utilisent pour éviter d’endommager un réseau existant. Les collectivités et les exploitants d’assainissement l’intègrent à leurs campagnes d’inspection.
Les bureaux d’études y voient un moyen de confirmer un tracé avant de produire un plan. Les entreprises de ventilation peuvent aussi l’employer pour suivre un conduit enterré ou encastré.
Dans tous ces cas, le détecteur ne remplace pas l’inspection caméra : il la complète. La caméra documente l’état interne, le détecteur donne la position en surface.
AGM TEC, concepteur et distributeur pour les professionnels du BTP
AGM TEC est un fabricant français basé à Bessières, en Haute-Garonne. L’entreprise conçoit et distribue du matériel d’inspection de canalisations et de conduits : caméras Tubicam, Verticam, Scopicam et robots d’inspection.
Elle s’adresse aux professionnels : plombiers, syndics, collectivités, bureaux d’études, entreprises de TP et de ventilation. Le catalogue couvre l’inspection vidéo, la localisation de réseaux et les accessoires associés.
Pour un projet, un devis ou une question technique sur un détecteur de sonde 512 Hz / 33 kHz, le contact direct est le 05 61 42 90 63. Le site agm-tec.com présente les gammes et permet de demander un conseil adapté au chantier.
| Besoin | Réponse matériel |
|---|---|
| Voir l’intérieur du conduit | Caméra d’inspection Tubicam / Verticam / Scopicam |
| Connaître la position en surface | Détecteur de sonde 512 Hz / 33 kHz |
| Inspecter un grand réseau | Robot d’inspection |
