Un détecteur d'écrasement de fourreau sert à trouver l'endroit exact où un conduit enterré est déformé, avant d'ouvrir la chaussée. La méthode combine l'inspection vidéo du conduit et la localisation du point en surface, avec un appareil comme le vLoc3-Cam.
Qu'appelle-t-on un écrasement de fourreau ?
Un fourreau est le conduit qui protège et guide un câble, une fibre optique ou une canalisation. On parle d'écrasement quand sa section se referme ou se déforme au point de gêner le passage à l'intérieur.
Les causes sont connues des équipes de terrain : charge roulante ou stockage de matériaux au-dessus du tracé, tassement de terrain, travaux tiers, racines, remblai mal compacté après une reprise.
Les conséquences sont concrètes. Le câble ne passe plus, le tirage bloque, la canalisation perd du débit ou l'écoulement stagne. Ouvrir la chaussée au hasard coûte cher, abîme la voirie et allonge le chantier.
C'est pourquoi la question n'est pas seulement « y a-t-il un écrasement ? », mais « où se trouve-t-il exactement ? ».
Comment détecter un écrasement : l'inspection caméra d'abord
La première étape reste l'inspection vidéo du conduit. Une caméra d'inspection introduite dans le fourreau montre l'état intérieur : déformation, affaissement, corps étranger, joint déboîté, présence d'eau.
AGM TEC conçoit et distribue des caméras d'inspection de canalisations et de conduits. Le catalogue couvre les gammes Tubicam, Verticam et Scopicam, ainsi que des robots d'inspection pour les réseaux visitables.
L'image vous dit qu'il y a un défaut. Elle ne vous dit pas toujours où il se situe sous la chaussée. Selon le diamètre du conduit et la nature du défaut, le repérage à l'image peut rester approximatif.
C'est là qu'intervient la localisation en surface : elle transforme une observation à l'écran en un point marqué au sol.
| Information recherchée | Caméra d’inspection | Localisateur de réseaux |
|---|---|---|
| Nature du défaut | Visible à l’image | Non |
| Position sous la chaussée | Approximative | Repérage en surface |
| Tracé du fourreau | Non | Oui |
| Réseaux voisins | Non | Selon l’équipement et la configuration |
Localiser le point en surface avec le vLoc3-Cam

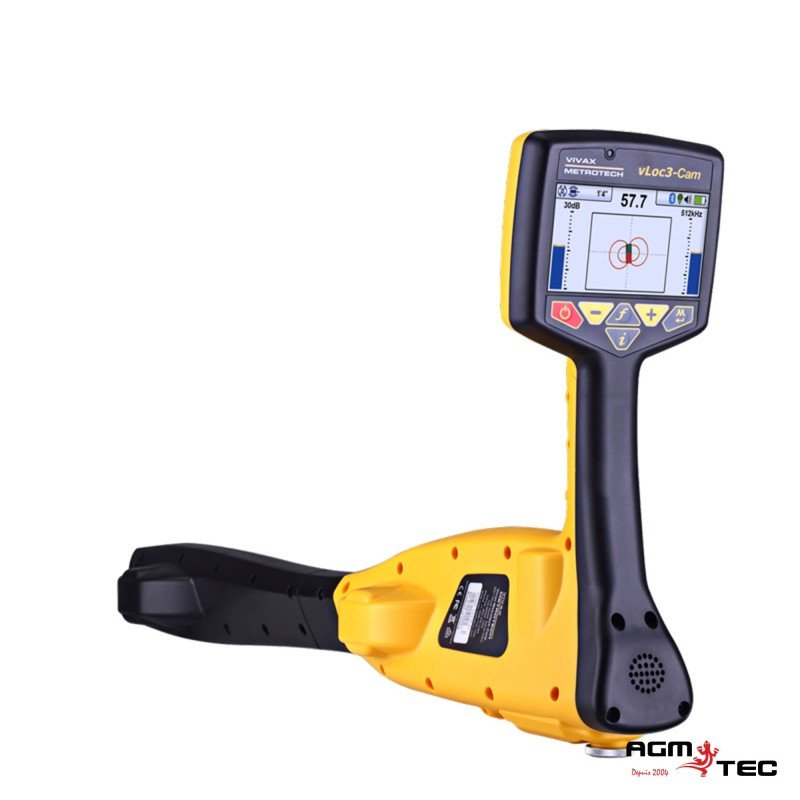

Le vLoc3-Cam est un localisateur de réseaux associé à une caméra d'inspection. Il capte le signal émis dans le conduit et affiche sur son écran la position de la tête de caméra, avec un repère de centrage.
Le déroulé est simple. Vous avancez la caméra jusqu'au défaut repéré à l'image, vous suivez le signal en surface, puis vous marquez au sol l'aplomb du point d'anomalie.
L'appareil sert aussi à suivre le tracé du fourreau et à repérer les réseaux présents avant la fouille. Cela limite les dommages lors du terrassement et sécurise l'intervention.
Le choix de la configuration se fait selon vos chantiers : version avec ou sans sacoche de transport, avec ou sans pack batterie. Ces options se valident au cas par cas.
La vidéo ci-dessous présente le localisateur vLoc3-Cam utilisé pour le repérage de réseaux enterrés.
Méthode de terrain en quatre étapes
Cette séquence s'applique aussi bien à une intervention de plomberie qu'à un contrôle de réseau pour une collectivité ou un bureau d'études.
Elle suppose un conduit accessible et un défaut déjà identifié à l'image. Hors de ces conditions, le diagnostic doit être revu.
- Repérer le tracé du fourreau sur les plans et marquer les réseaux connus au sol.
- Introduire la caméra d'inspection et localiser visuellement le défaut dans le conduit.
- Positionner la tête de caméra au niveau du défaut, puis relever la position en surface avec le localisateur.
- Marquer le point, conserver l'image caméra et la capture d'écran du localisateur pour le rapport d'intervention.
- Ouvrir la fouille au bon endroit, puis contrôler le conduit après réparation.
AGM TEC, concepteur et distributeur pour les professionnels du BTP
AGM TEC est un fabricant français installé à Bessières, en Haute-Garonne. L'entreprise conçoit et distribue du matériel d'inspection et de localisation destiné aux professionnels : plombiers, syndics, collectivités, bureaux d'études, entreprises de TP et de ventilation.
Le catalogue réunit les caméras d'inspection Tubicam, Verticam et Scopicam, les robots d'inspection et les accessoires de localisation de réseaux.
Pour une question technique ou un projet d'équipement, vous pouvez joindre AGM TEC au 05 61 42 90 63.
Le bon matériel dépend du diamètre des conduits, de la longueur à inspecter et de l'usage prévu : contrôle de réception, recherche de défaut, curage ou entretien régulier. Ces éléments se valident selon le diagnostic et le devis.
