Pourquoi votre caméra d’inspection ne remonte plus d’image nette sous l’eau ?

Points clés de cet article :

• La perte de netteté d’image sous l’eau provient le plus souvent de trois causes techniques précises : condensation dans le dôme, LED inadaptées à la turbidité, câble endommagé sous gaine.
• Chacune de ces causes se diagnostique sur le terrain en quelques minutes grâce à des observations visuelles et des tests simples, sans démontage.
• Un protocole d’entretien préventif rigoureux – acclimatation, nettoyage du dôme, inspection du câble – réduit drastiquement la fréquence de ces pannes.
• Au-delà de 5 jours d’immobilisation, la rentabilité d’une PME est directement menacée : un SAV atelier disposant de pièces en stock est la seule garantie d’une remise en service rapide.
• AGM TEC assure un SAV atelier depuis ses locaux de Bessières (31), avec un stock de pièces de rechange et une livraison sous 48h en France.

Votre caméra d’inspection descend dans la canalisation, le moniteur s’allume – et l’image qui remonte est floue, blanchâtre, parsemée de parasites. Vous perdez un chantier. Dans la grande majorité des cas, cette perte de qualité d’image en milieu immergé est causée par trois défauts techniques identifiables : la condensation dans le dôme optique, l’inadéquation des LED face à l’eau turbide, ou une détérioration mécanique du câble sous gaine. Chacun de ces problèmes se diagnostique sur le terrain, avant même de décrocher votre téléphone pour appeler le SAV.

Chez AGM TEC, nous accompagnons les professionnels de l’assainissement, du BTP et du génie civil depuis 2004. En 24 ans de conception et de fabrication de caméras d’inspection à Bessières, en Haute-Garonne, nous avons vu défiler tous les scénarios de dégradation d’image possibles. Ce que nous constatons régulièrement, c’est que la plupart de ces pannes auraient pu être évitées, ou résolues en moins d’une heure, avec le bon diagnostic et les bons gestes.

Cet article vous donne les clés pour comprendre les mécanismes de chaque cause, les identifier vous-même sur le terrain, et adopter les pratiques préventives qui protègent votre matériel – et votre capacité à facturer des diagnostics conformes à la norme NF 13508-2+A1.

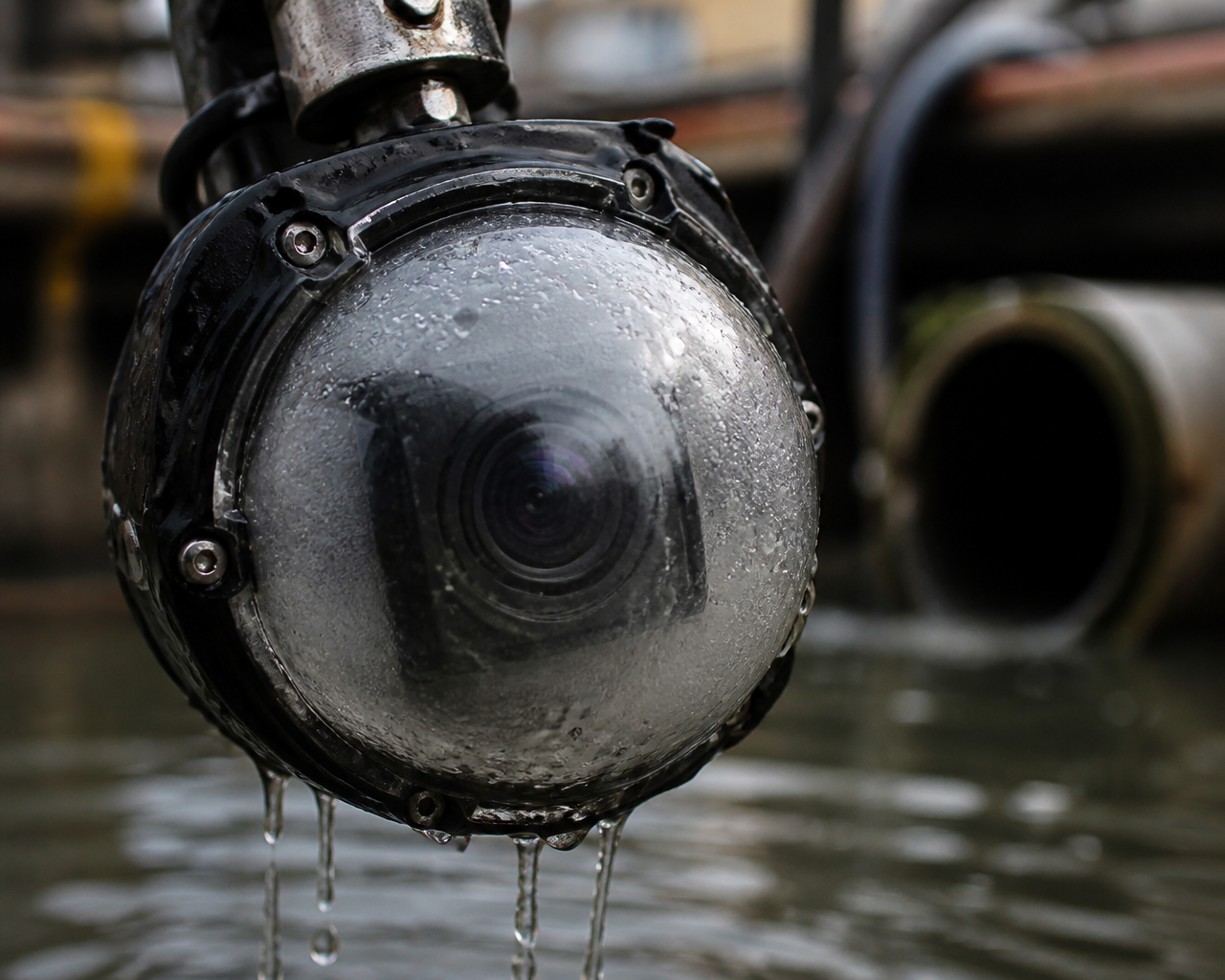

La condensation dans le dôme de caméra : comment ce phénomène détruit-il votre image ?

La condensation est la première cause de perte de netteté en inspection immergée. Elle se forme lorsque le dôme optique de la caméra – maintenu à la température ambiante de stockage – rencontre brutalement une eau froide ou, à l’inverse, une eau chaude dans un réseau industriel. Ce choc thermique génère un voile blanchâtre ou givré sur la face interne du dôme, suffisant pour rendre toute image inexploitable en quelques secondes.

Le mécanisme est simple : l’air emprisonné dans le boîtier de la tête de caméra contient une certaine humidité résiduelle. Quand la température de la surface du dôme chute brutalement au contact de l’eau froide, cette humidité se condense sur l’optique. L’effet est identique à celui de vos lunettes lorsque vous entrez dans une salle froide depuis l’extérieur – à la différence près que vous ne pouvez pas essuyer l’intérieur d’une tête de caméra immergée.

Ce phénomène est particulièrement fréquent lors des premières descentes de la journée, en automne et en hiver, ou lorsque la caméra est stockée dans un véhicule chauffé puis immédiatement mise en oeuvre dans un regard exposé au gel.

Comment diagnostiquer la condensation sur le terrain ?

La condensation se distingue des autres causes de flou par son apparition progressive et sa corrélation directe avec les changements de température. Observez l’image dès l’introduction de la tête de caméra : si la dégradation commence nette puis se voile progressivement au cours de la descente, la condensation est fortement suspectée.

Trois indices terrain permettent de confirmer le diagnostic :

• L’image se dégrade progressivement après l’immersion, pas instantanément.
• Un retrait de la tête de caméra et une attente de 5 à 10 minutes restaurent partiellement la netteté – signe que l’air interne se réchauffe à nouveau.
• En lumière directe ou avec une lampe torche dirigée obliquement sur le dôme sorti de l’eau, un voile ou un dépôt humide est parfois visible sur la face interne.

Distinguez la condensation interne d’une salissure externe : une salissure se retire par simple passage du jet d’eau ou du chiffon. Un dôme embué en interne ne réagit pas au nettoyage extérieur.

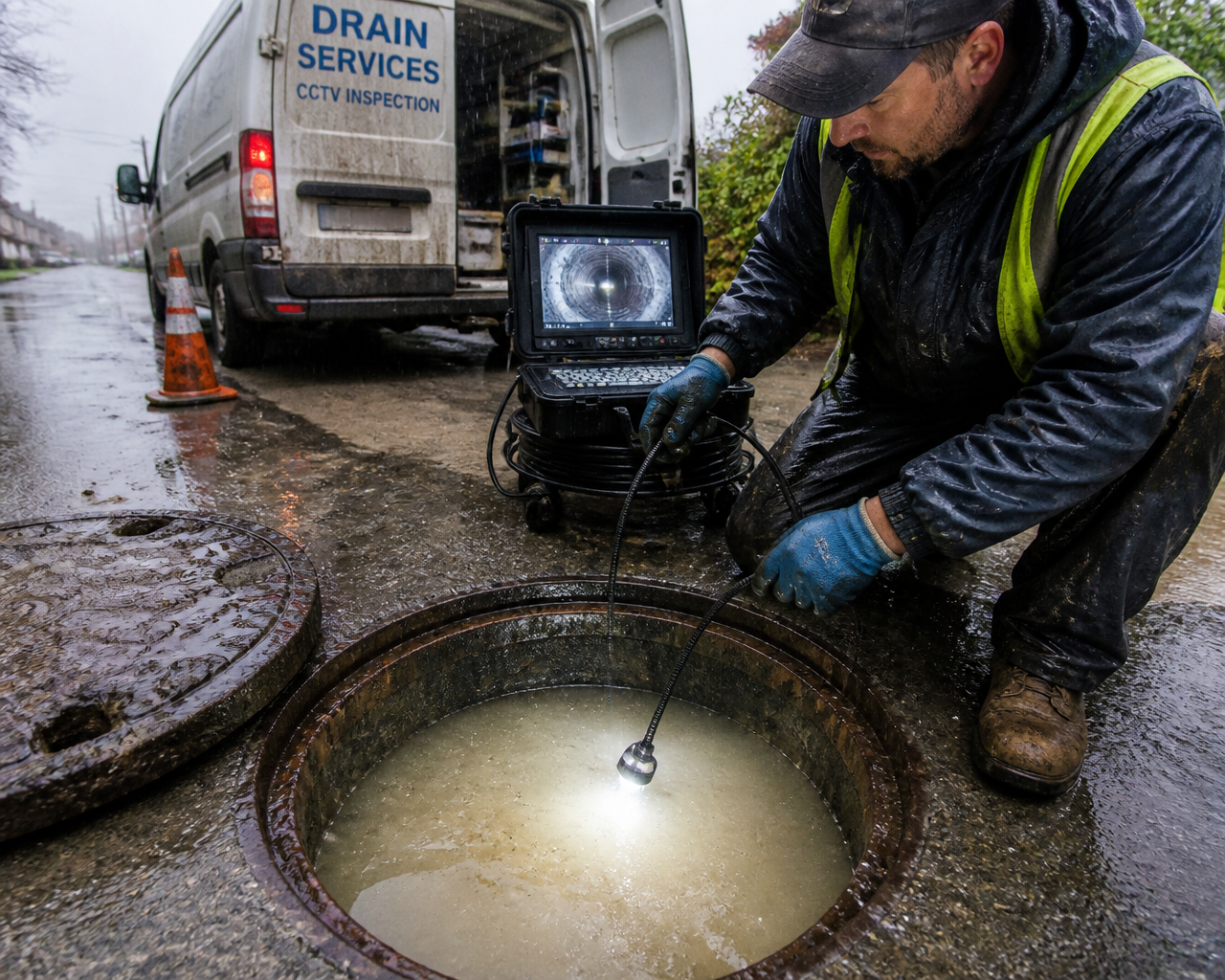

Les LED insuffisantes face à la turbidité : pourquoi l’image devient-elle aveuglante ?

Quand l’eau en présence charge en matières en suspension – boues, sédiments, graisses émulsionnées, eaux de ruissellement apres une pluie – les LED de la tête de caméra produisent un effet optique redoutable. Les particules en suspension renvoient la lumière directement vers le capteur, comme des milliers de micro-miroirs : l’image vire au blanc éblouissant ou au granuleux inutilisable, sans qu’aucun défaut mécanique ne soit en cause.

Ce phenomene est connu des photographes sous-marins sous le nom de « backscatter » – en français, la rétrodiffusion. Dans le contexte de l’inspection de canalisation, il se traduit par une image uniformément surexposée, ou par un fouillis de points lumineux qui masquent toute pathologie. Augmenter la puissance des LED aggrave encore la situation.

Les situations les plus exposées sont les inspections réalisées immédiatement après un curage, après de fortes pluies, ou dans des réseaux unitaires a forte charge en sédiments fins.

Comment identifier un problème de turbidité avant de relancer l’inspection ?

Le diagnostic de turbidité est le plus rapide à poser, car il est entièrement basé sur l’observation de l’image affichée. Une image blanche uniforme ou parsemée de points scintillants, sans zones sombres perceptibles, indique une saturation lumineuse par rétrodiffusion. Réduisez la puissance des LED de 30 à 50 % : si l’image gagne en lisibilité et que des contours réapparaissent, la turbidité en est la cause.

Deux autres tests permettent de confirmer :

• Retirez la tête de caméra et observez l’eau dans le regard a l’oeil nu : si elle est trouble ou chargée en matières, la turbidité est avérée.
• Attendez 10 à 15 minutes sans agitation du câble, puis relancez l’inspection : la décantation naturelle améliore souvent significativement la visibilité dans les collecteurs a faible débit.

Il est important de noter que ce probleme ne signale aucun défaut de la caméra. Le matériel fonctionne parfaitement. C’est la condition d’utilisation qui impose une adaptation de la technique d’inspection.

« Un délai de réparation supérieur à 5 jours ouvrés est jugé critique pour la rentabilité d’une PME d’assainissement. » – Retours d’expérience terrain et rapports d’experts en ITV, consolidés par AGM TEC.

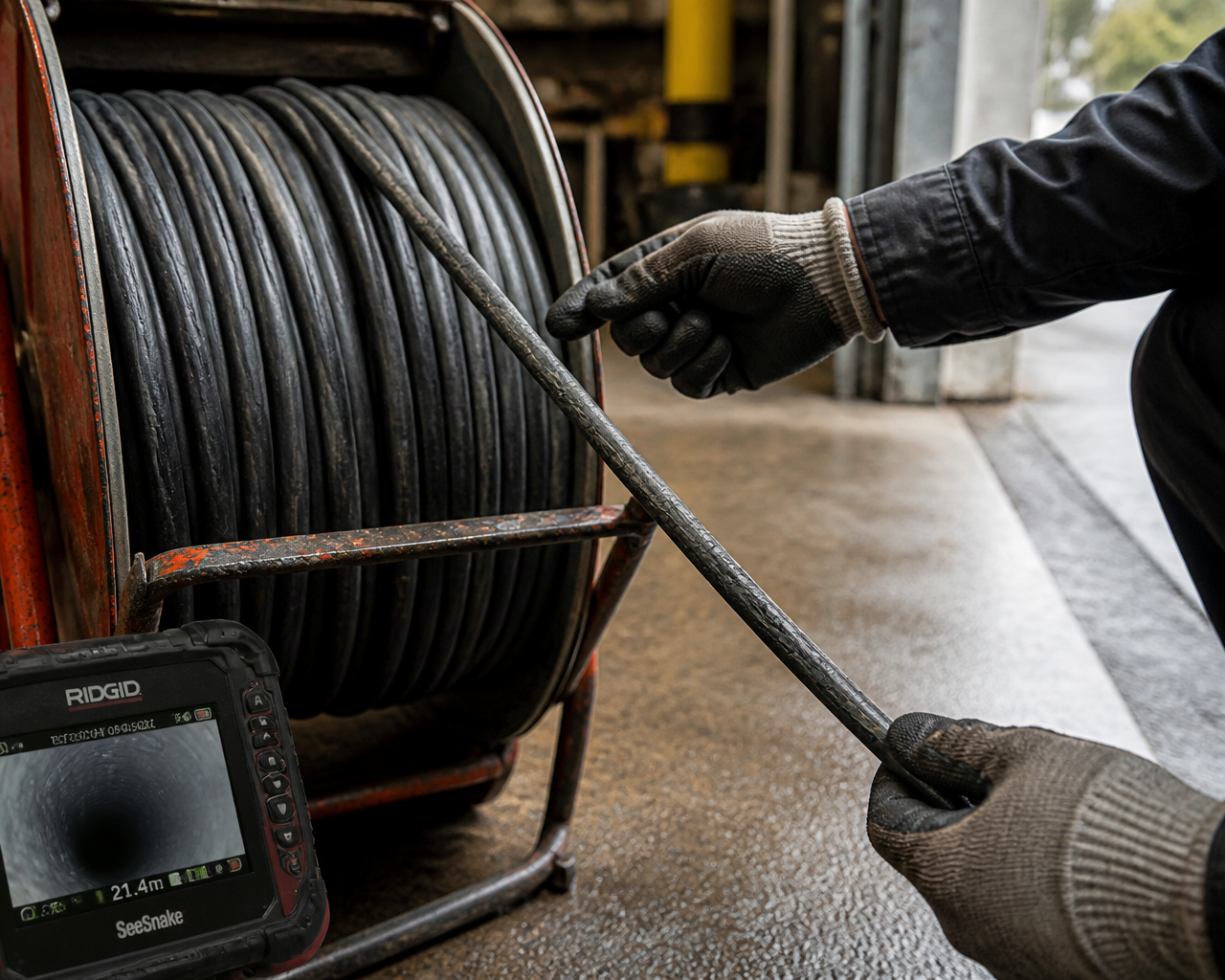

Un câble endommagé sous gaine : quels signaux d’alerte reconnaître ?

Le câble de caméra d’inspection est l’un des composants les plus sollicités mecaniquement. Traction, frottement contre les parois, courbures repetées sur le tambour, écrasement en sortie de regard : chaque chantier accumule des contraintes sur la gaine et sur les conducteurs internes, jusqu’à ce qu’une micro-fissuration ou une section partielle provoque des pertes de signal intermittentes.

La dégradation ne survient pas du jour au lendemain. Elle s’installe progressivement : quelques lignes parasites horizontales apparaissent d’abord, l’image scintille lors des mouvements du câble, puis les coupures s’allongent jusqu’a la perte totale du signal. A ce stade, continuer à forcer le câble dans la canalisation aggrave irrémédiablement la section.

Les zones de défaillance les plus fréquentes sont la sortie du tambour, les premiers et derniers metres du câble – soumis aux contraintes de courbure les plus intenses – et les zones ayant subi un écrasement ponctuel sous le poids d’un outil ou d’un véhicule.

Comment localiser une défaillance de câble sur le terrain ?

Le diagnostic de câble est le seul qui nécessite une observation dynamique. L’image se dégrade au mouvement mais reste stable lorsque le câble est immobile : c’est le critère discriminant. Testez la continuité du signal en statique, puis en faisant défiler lentement le câble sur le tambour : si les perturbations apparaissent uniquement lors du mouvement, la section ou la micro-fissure se situe dans la zone en défilement.

Sur le terrain, repérez :

• Les zones de gaine aplatie, craquelée ou présentant une deformation persistante apres courbure.
• Les points du câble ou l’image se stabilise lorsque vous maintenez le câble sans le bouger.
• Les lignes parasites qui s’intensifient lors des vibrations ou des à-coups de défilement.

En présence de lignes horizontales fixes, vérifiez également le connecteur de tête de caméra : une oxydation ou un mauvais contact au niveau du raccord produit des symptomes similaires, mais se corrige par simple nettoyage des contacts avec un produit déoxydant approprié.

Quelles bonnes pratiques d’entretien préventif adopter pour préserver la qualité d’image ?

La majorité des pannes décrites ci-dessus sont évitables avec un protocole d’entretien rigoureux, appliqué systematiquement – pas seulement lorsqu’un problème apparaît. Un technicien qui prend 5 minutes après chaque chantier pour inspecter son matériel évite en moyenne plusieurs jours d’immobilisation par an. C’est une évidence sur le papier, une discipline difficile à maintenir sur le terrain.

Voici les pratiques qui font la différence.

Prévenir la condensation : l’acclimatation avant immersion

Sortez la tête de caméra du véhicule au moins 15 minutes avant la première immersion de la journée, en conditions hivernales ou lorsque le différentiel de température entre l’air ambiant et l’eau est supérieur à 10 degrés. Cette acclimatation progressive élimine la quasi-totalité des épisodes de condensation liés aux chocs thermiques. En été, le risque est inverse si la caméra a été stockée dans un véhicule surchauffe : attendez que le boîtier revienne a une température proche de celle de l’eau avant immersion.

Entretien du dôme optique : zéro tolérance pour les rayures

Le dôme de la tête de caméra – en verre saphir sur les modeles hautes performances – est l’élément le plus sensible de votre équipement. Une rayure sur le dôme est définitive : elle dégrade irrémédiablement la netteté de l’image et ne peut pas être polie sans remplacement du composant.

Après chaque chantier :

• Rincez le dôme à l’eau claire pour éliminer les graisses et sédiments abrasifs.
• Essuyez avec un chiffon microfibre dédié, sans jamais utiliser de produit abrasif ni de tissu rugueux.
• Inspectez visuellement le dôme sous lumiere directe pour détecter toute micro-rayure ou impact.
• Stockez la tête de caméra avec son capuchon protecteur en place.

Inspection et stockage du câble : les règles mécaniques de base

Le câble souffre davantage lors du rangement que lors de l’utilisation, si celui-ci est forcé en courbure serrée ou laissé en tas sans bobinage. Enroulez systématiquement le câble sur le tambour sans excéder le rayon de courbure minimal indiqué par le fabricant. Inspectez visuellement les 2 premiers et les 2 derniers metres de câble apres chaque chantier intensif : ce sont les zones de contrainte maximale. En présence d’une gaine craquelée ou aplatie, signalez-le immédiatement pour anticipation de remplacement avant panne.

Pourquoi un SAV atelier avec pièces en stock est-il décisif pour votre activité ?

Lorsque le diagnostic terrain confirme une panne qui dépasse vos possibilités de correction sur site – câble a remplacer, dôme fendu, tête de caméra a réparer – la rapidité de remise en service devient votre seul enjeu. Au-delà de 5 jours ouvrés d’immobilisation, la rentabilité d’une PME d’assainissement est directement et structurellement menacée : chantiers reportés, contrats de maintenance non honorés, clients perdus au profit d’un concurrent.

La plupart des distributeurs généralistes renvoient le matériel défectueux en entrepot logistique, puis chez un technicien sous-traité, avant de gérer le réapprovisionnement en pièces depuis des stocks basés a l’étranger. Ce circuit prend en moyenne 2 a 4 semaines. Une PME ne peut pas fonctionner avec une telle incertitude.

AGM TEC a fait un choix structurant depuis sa création en 2004 : maintenir un atelier SAV dans ses propres locaux de Bessières, en Haute-Garonne, avec un stock permanent de pièces de rechange pour l’ensemble de la gamme. Ce n’est pas un argument commercial. C’est une contrainte organisationnelle que nous assumons parce que nos clients ne peuvent pas se permettre d’attendre.

« L’inspection vidéo est soumise à la norme NF 13508-2+A1. Un matériel haute performance est requis pour que le rapport soit opposable juridiquement. » – Normes AFNOR, expertise terrain AGM TEC.

Pour les professionnels dont les diagnostics sont soumis à la norme NF 13508-2+A1 – et dont les rapports doivent être juridiquement opposables dans le cadre de marches publics ou d’appels d’offres – une caméra en panne est un risque contractuel, pas seulement un inconvénient technique. La réactivité du SAV n’est pas une option : c’est une condition d’exercice.

Questions fréquentes

Protégez votre matériel aujourd’hui pour facturer sereinement demain

Les trois causes de perte de qualité d’image en milieu immergé – condensation, turbidité, câble endommagé – ont toutes en commun d’être diagnosticables rapidement et, pour deux d’entre elles, entièrement prévenibles par une discipline d’entretien rigoureuse. Un protocole de 10 minutes après chaque chantier – acclimatation avant immersion, nettoyage du dôme au microfibre, inspection visuelle du câble – peut vous éviter plusieurs semaines d’immobilisation par an.

Le marché de l’inspection de réseau évolue dans deux directions qui renforcent ces exigences : les donneurs d’ordres publics durcissent leurs critères de conformité documentaire, et les équipements haut de gamme tendent vers la maintenance prédictive, avec des indicateurs d’état intégrés au matériel. Dans ce contexte, un technicien qui maîtrise son diagnostic terrain et dont le matériel est entretenu avec rigueur aura un avantage compétitif croissant sur les intervenants qui subissent leurs pannes.

Votre caméra d’inspection n’est pas un simple outil de chantier. C’est un instrument de mesure de précision dont la fiabilité conditionne directement la qualité de vos rapports, votre conformité normative et votre capacité à remporter des marchés. 🎯

Depuis 2004 et pres de 10 000 clients accompagnés, AGM TEC est a votre disposition pour diagnostiquer votre materiel, vous conseiller sur les bons gestes d’entretien et assurer une remise en service rapide depuis notre atelier SAV de Bessières. Contactez notre équipe technique pour un diagnostic et une prise en charge adaptée à votre activité. 🔧
