Une caméra d’inspection franchit un coude à 90° si sa tête reste courte, si le ressort de jonction est assez souple et si la poussée du jonc demeure rectiligne. Pour situer l’anomalie en surface, l’odomètre intégré au touret donne la longueur de jonc déroulée, donc la distance depuis le regard d’entrée. Ce guide détaille les critères de franchissement et les modèles Tubicam® concernés.
Pourquoi une caméra d’inspection bloque-t-elle dans un coude à 90° ?
Un blocage dans un coude à 90° vient rarement de l’image. Il vient de trois éléments mécaniques : la longueur de la tête optique, la souplesse du ressort de jonction et la régularité de la poussée. Une tête longue vient buter contre la paroi extérieure du coude avant d’avoir amorcé la courbe.
Sur une canalisation domestique de petit diamètre comme sur un collecteur enterré, l’angle est identique mais la marge de manœuvre change. Plus le diamètre est faible, plus la tête doit être courte et le ressort de jonction souple pour négocier le raccord sans forcer sur les emboîtements.
En pratique, engagez le jonc bien droit, sans à-coups, et vérifiez le diamètre intérieur réel du raccord avant de pousser. Un coude collé avec un emboîtement décalé réduit la section de passage, même si le diamètre annoncé sur le plan est respecté.
- Diamètre et longueur de la tête : la Tubicam® R-TT embarque la tête R23 HD de Ø 23 mm, dimensionnée pour négocier les coudes à 90° dès Ø 50 mm.

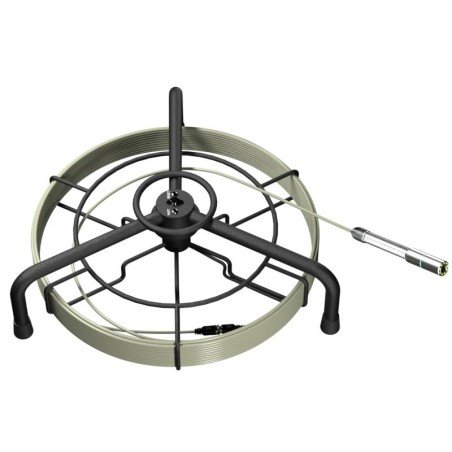

- Souplesse du ressort de jonction : placé entre le jonc de poussée et la tête optique, il guide l’objectif dans la courbe.

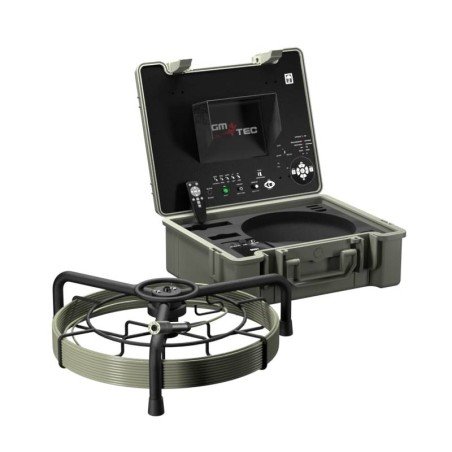

- Poussée du jonc : un touret sur trépied maintient un déroulage rectiligne et régulier, plus maîtrisable qu’une mallette posée au sol.
Quel modèle Tubicam® choisir selon le diamètre de vos coudes ?
Le choix se fait sur le plus petit diamètre du réseau à inspecter, pas sur le diamètre majoritaire. Une colonne d’immeuble peut être en Ø 100 mm et se terminer en Ø 32 mm dans une salle d’eau : c’est cette extrémité qui conditionne le matériel embarqué.
Le tableau ci-dessous reprend les capacités annoncées par gamme. Il permet de confronter diamètre de canalisation, franchissement des coudes à 90° et configuration de chantier.
Si le chantier mêle petits réseaux domestiques et collecteurs, un modèle à double tête évite d’emporter deux caméras. Pour les conduites de Ø 80 mm et plus, une tête rotative orientable permet d’orienter le regard dans la canalisation, ce qu’une tête fixe ne permet pas.
| Modèle | Diamètres de canalisation | Coude à 90° | Atout chantier | Prix HT / TTC |
|---|---|---|---|---|
| Tubicam® R14 HD | Ø 20 à 70 mm | dès Ø 30 mm | Piscines et petits réseaux domestiques, WiFi intégré | 2 090,00 € / 2 508,00 € |
| Tubicam® R-TT | Ø 30 à 200 mm | dès Ø 50 mm | Touret sur trépied, odomètre, mallette HD WiFi | 1 990,00 € / 2 388,00 € |
| Tubicam® Duo 14 / 23 HD | Ø 20 à 200 mm | dès Ø 30 mm (R14) et Ø 50 mm (R23) | Deux caméras sur une seule régie (20 à 40 m) | 2 855,00 € / 3 426,00 € |
| Tubicam® Mini Rotative V2 | Ø 40 à 200 mm | dès Ø 80 mm | Tête rotative orientable, sonde 512 Hz et odomètre | 5 390,00 € / 6 468,00 € |
Comment localiser une fuite ou un bouchon au centimètre près ?
Voir l’anomalie ne suffit pas : il faut la situer. L’odomètre compte la longueur de jonc déroulée et l’affiche sur l’écran de contrôle. La distance entre le regard d’entrée et le désordre est donc lue directement, sans mètre ni repère peint sur le jonc.
Cette valeur reste une distance de câble, pas une distance géodésique. Un jonc qui ondule dans un regard large ou une conduite non rectiligne introduit un écart. La mesure se recoupe avec le plan du réseau et le diagnostic de l’opérateur.
Sur les configurations où l’odomètre seul ne suffit pas, la Tubicam® Mini Rotative V2 intègre une sonde 512 Hz en plus de l’odomètre. Le repérage en surface dépend ensuite du récepteur utilisé, à préciser selon le chantier.
- Comptage métrique en temps réel : lecture directe de la longueur déroulée sur l’écran de contrôle.
- Ergonomie sur trépied : déroulage fluide, posture de travail sans se baisser, régie protégée des salissures du chantier.
- Preuve visuelle en WiFi : l’inspection est visualisée et partagée en direct sur smartphone ou tablette, notamment lors d’un constat contradictoire.
Quatre cas d’usage de la caméra sur touret avec odomètre
Ces configurations reviennent régulièrement chez les plombiers, les déboucheurs, les techniciens d’assainissement, les exploitants de piscine et les entreprises de TP. Elles supposent toutes de connaître la nature du désordre avant d’engager des travaux d’ouverture.
AGM TEC conçoit et fabrique ces gammes en France, à Bessières (31). Le conseil sur le choix de tête, de diamètre et de longueur de jonc se fait directement avec les équipes techniques, au 05 61 42 90 63, et le catalogue est consultable sur agm-tec.com. Pour un chantier donné, validez la configuration selon le diagnostic : état du réseau, dépôts, contre-pentes et raccords décalés peuvent modifier le franchissement.
- Diagnostic avant curage ou réparation : qualifier la nature du bouchon (graisse, laitance de ciment, racines) avant d’engager l’hydrocurage.
- Recherche de fuite ou de désordre structurel : repérer fissures, avaries ou affaissements sur des conduites de Ø 30 à 200 mm.
- Contrôle de conformité après pose : vérifier l’emboîtement des raccords avant réception d’ouvrage, pour les entreprises de TP et les bureaux d’études.
- Constat contradictoire : fournir un enregistrement vidéo métré aux syndics, bailleurs et collectivités.
