Un localisateur est un récepteur de surface qui capte le signal d’une sonde logée dans la tête de caméra : il indique où se trouve la tête dans le sol et suit l’axe de la canalisation. Ce comparatif présente les solutions de localisation, leurs usages sur chantier et les critères à vérifier avant de demander un devis.
Qu’est-ce qu’un localisateur sur une caméra d’inspection de canalisation ?
Le localisateur fonctionne avec une sonde émettrice placée dans la tête de caméra. Un récepteur, tenu au-dessus du sol, capte le signal et permet de suivre la tête à distance, sans ouvrir la chaussée.
Sur le terrain, la méthode est simple. Vous introduisez la tête dans la canalisation, puis vous marchez au-dessus du tracé avec le récepteur. Vous obtenez l’aplomb de la tête, une indication de profondeur et le tracé de l’axe du réseau.
Le localisateur ne remplace pas le diagnostic. Il confirme une position. Selon la nature du sol, la profondeur et la présence d’autres réseaux métalliques, la détection peut être atténuée. Annoncez le contexte au fabricant ou au distributeur pour valider la configuration.
- Retrouver un regard enterré ou recouvert
- Positionner un branchement ou un piquage sur le réseau
- Repérer au sol l’endroit exact d’un défaut avant travaux
- Suivre l’axe d’un réseau non cartographié
Quand un localisateur fait vraiment gagner du temps sur chantier
Chez un plombier, la question est souvent la même : où se raccorde ce réseau et où passe-t-il sous le dallage ? La caméra montre l’état intérieur de la canalisation, le localisateur dit où elle passe. Les deux informations servent la même intervention.
Pour un syndic ou un gestionnaire de patrimoine, l’enjeu est de préparer un devis de réparation sur des données fiables. Un point de localisation confirmé évite d’ouvrir au hasard et limite les reprises après terrassement.
Pour une collectivité ou un bureau d’études, la localisation apporte une information de position sur des réseaux parfois mal documentés. Elle complète le plan de récolement sans le remplacer : il faut recouper avec les relevés existants.
Enfin, pour une entreprise de TP ou de ventilation, connaître la position d’un conduit avant travaux réduit le risque d’atteinte au réseau. Le localisateur s’utilise alors en phase de préparation, avant l’intervention lourde.
Comparatif : sonde intégrée dans la tête ou localisateur externe ?
Le choix se joue surtout sur la mise en œuvre et sur le type de réseau. Deux approches coexistent : la localisation embarquée avec la caméra, et le repérage avec un matériel externe.
Aucune des deux n’est réservée à un métier. C’est la fréquence d’inspection et la nature des réseaux qui orientent la décision.
| Critère | Sonde dans la tête caméra | Localisateur externe séparé |
|---|---|---|
| Mise en œuvre | Une seule introduction dans le réseau | Deux passages : caméra, puis canne ou détecteur |
| Repérage de la tête | Suivi en surface pendant l’inspection | Repérage après l’inspection, depuis un point connu |
| Matériel à transporter | Ensemble caméra plus récepteur | Caméra plus canne et/ou détecteur |
| Cas typique | Réseau enterré, branchement, regard introuvable | Contrôle simple, réseau accessible ou déjà repéré |
Le cas du Tubicam XL 360 HD : caméra rotative et localisation

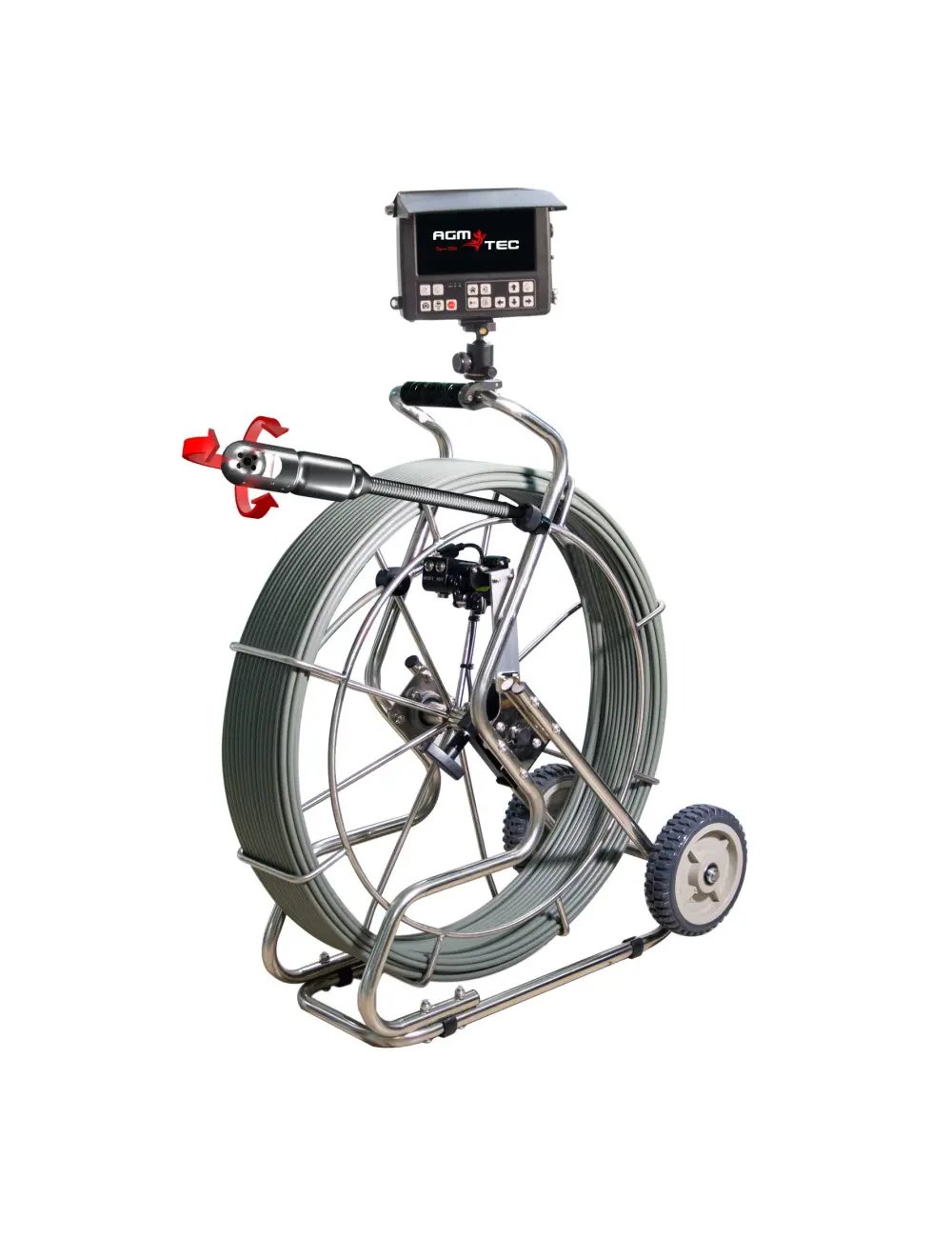

Le Tubicam XL 360 HD est une caméra d’inspection rotative. La tête s’oriente pour observer les parois et les piquages, et le retour vidéo se fait en haute définition. Sur enrouleur, l’ensemble reste manœuvrable par une seule personne sur la plupart des interventions de contrôle.
Sur la fiche produit du catalogue, la configuration se compose selon le chantier : version radio, longueur de câble et présence ou non d’un centrage inox. Les options dépendent de votre usage réel, pas seulement du prix d’appel.
Avant de commander, posez la question du diamètre de canalisation à inspecter, de la profondeur du réseau et du type de localisation souhaité. Ces trois éléments déterminent la tête, le centrage et le mode de repérage adaptés.
AGM TEC, concepteur français au service des professionnels du BTP
AGM TEC conçoit et distribue des caméras d’inspection de canalisations et de conduits auprès des professionnels du BTP. Le siège est à Bessières, en Haute-Garonne. La gamme couvre les Tubicam, Verticam, Scopicam et les robots d’inspection.
Parler directement au concepteur change la façon de choisir un appareil. Vous décrivez le chantier, et la configuration se construit à partir de l’usage : type de réseau, diamètre, accès, besoin de localisation ou non.
Pour un conseil sur la localisation ou sur une configuration Tubicam XL 360 HD, l’équipe AGM TEC répond au 05 61 42 90 63. Demandez la fiche technique à jour et les options disponibles avant d’établir votre devis.
- Décrivez le réseau : matériau, diamètre, accessibilité
- Précisez le besoin : contrôle simple, recherche de défaut ou localisation
- Indiquez le contexte : profondeur, terrain, présence d’autres réseaux
- Validez ensemble la configuration avant de chiffrer l’intervention
