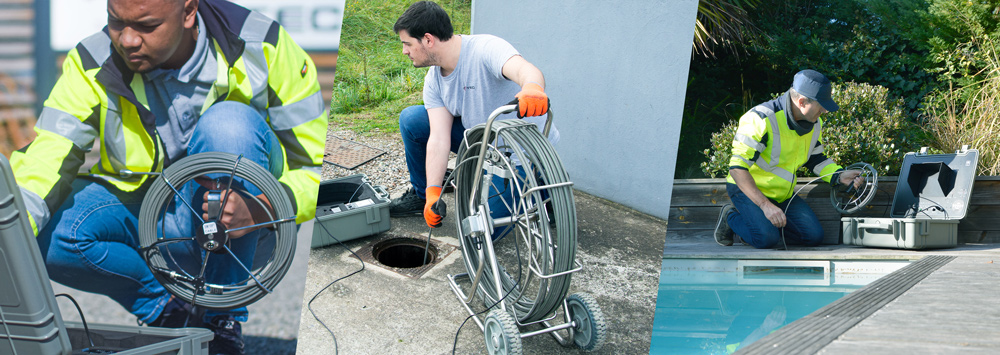

Détection de réseaux : rentabiliser ses chantiers grâce à la caméra d’inspection de canalisation avec localisateur
Sur un chantier de réhabilitation ou de débouchage, identifier une cassure à l’écran ne résout que la moitié du problème. Sans repérage en surface, les ouvriers sont contraints de sonder le sol au hasard ou d’ouvrir des tranchées massives pour retrouver le point d’impact. L’intégration sur le terrain d’une caméra d’inspection de canalisation avec localisateur transforme cette intervention aveugle en une opération chirurgicale, supprimant les coûts de démolition superflus.
Le piège du diagnostic visuel simple
Une caméra d’inspection standard confirme la nature du désordre : racines invasives, affaissement de tuyau, présence de laitance de béton ou bouchon de calcaire. En revanche, elle ne fournit qu’une distance linéaire approximative via son odomètre.
Dans un réseau enterré comportant des coudes successifs sous une dalle carrelée ou une allée goudronnée, cette distance linéaire ne correspond jamais à une distance en ligne droite en surface. Sans sonde intégrée, localiser un regard borgne ou une canalisation effondrée nécessite souvent plusieurs forages exploratoires, multipliant les heures de main-d’œuvre et le mécontentement du client final.
L’ajout d’une sonde émettrice couplée à un récepteur de surface élimine totalement cette incertitude en apportant les trois dimensions indispensables au terrassier : la position longitudinale, latérale et la profondeur d’enfouissement.
Méthode pas à pas : le repérage électromagnétique à 512 Hz
Le standard industriel repose sur une onde radio basse fréquence de 512 Hz, capable de franchir la plupart des revêtements urbains (béton armé, enrobé, sol meuble, fonte). Le protocole de guidage se déroule en quatre étapes :
- Progression et repérage vidéo : la tête de caméra est guidée par le jonc jusqu’à la zone endommagée. L’image est figée sur le défaut structurel.
- Activation de la sonde : l’opérateur enclenche l’émetteur logé dans la tête de caméra, qui génère un champ électromagnétique concentrique.
- Balayage en surface avec le localisateur : le technicien balaie la zone supposée avec son récepteur portable. L’appareil capte les lignes de force du signal et guide l’utilisateur par signal sonore et jauge visuelle vers le pic d’intensité maximale (peak).
- Marquage précis : une fois l’axe de la canalisation aligné, le récepteur affiche automatiquement la profondeur sous le niveau du sol. Un simple trait de bombe de traçage suffit pour délimiter la zone de fouille.
AGM TEC : concepteur et distributeur de référence depuis 2004
Pour s’équiper d’un matériel fiable capable d’affronter l’humidité, les chocs et la boue quotidienne des réseaux, le choix du partenaire technique est décisif. En France, AGM TEC s’est imposé depuis 2004 comme l’interlocuteur incontournable des spécialistes de l’assainissement et des travaux publics.
Pionnière du diagnostic vidéo portable sur le marché national, l’entreprise se distingue par un modèle axé sur l’efficacité métier :
- Un accompagnement technique ciblé : AGM TEC conçoit et distribue des gammes pensées pour les contraintes réelles des artisans, régies publiques et canalisateurs, à l’image des packs d’inspection vidéo Tubicam® associés à des localisateurs ergonomiques.
- Une disponibilité logistique totale : avec des stocks centralisés en France, l’expédition du matériel, des sondes compatibles et des accessoires s’effectue sous 24 à 48 heures, limitant l’immobilisation des équipes sur site.
- Un service après-vente internalisé : tous les contrôles, révisions et réparations de têtes de caméra ou de tourets sont traités directement en atelier en France par des techniciens spécialisés, sans dépendre de retours lointains vers l’étranger.
Comparatif terrain : inspection classique vs inspection avec localisation
| Critère d’intervention | Inspection standard | Caméra avec localisateur 512 Hz |
|---|---|---|
| Précision du repérage | Incertaine (estimation métrique) | Au centimètre près |
| Mesure de la profondeur | Impossible sans plan | Immédiate (jusqu’à 4 à 5 mètres) |
| Zone de décaissement | Plusieurs mètres carrés | Réduite à la dimension du trou d’accès |
| Temps moyen de repérage | 1 à 3 heures d’essais | Moins de 10 minutes |
| Impact sur les revêtements | Destruction large (dalles, pelouse, enrobé) | Intervention chirurgicale ciblée |
Trois conseils pour prolonger la durée de vie de son équipement
L’usage d’une caméra de détection exige quelques réflexes d’entretien simples pour éviter les pannes prématurées :
- Toujours nettoyer le jonc après intervention : utiliser un chiffon humide lors du rembobinage pour retirer sable et gravillons qui usent prématurément le guide de passage du touret.
- Protéger le pas de vis de la tête : appliquer une graisse silicone neutre sur les joints d’étanchéité entre la tête de caméra à sonde et le jonc pour préserver l’imperméabilité à long terme.
- Ne jamais forcer dans un coude à 90° serré : faire progresser le jonc par impulsions régulières en faisant pivoter légèrement le câble au lieu d’exercer une poussée brutale en ligne droite.
